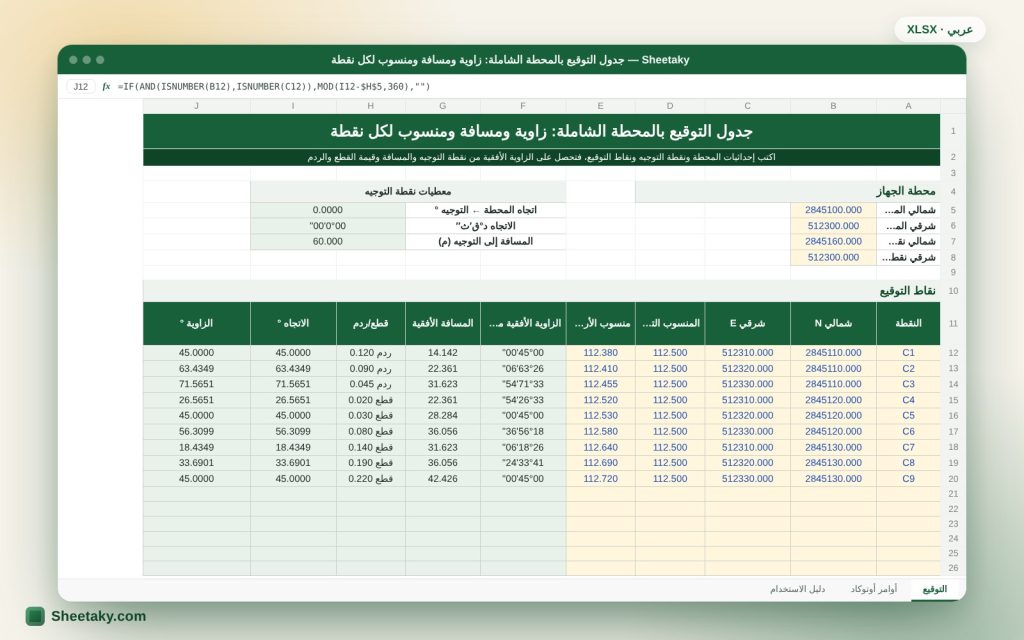

جدول توقيع النقاط بالمحطة المتكاملة في إكسل: زاوية ومسافة من نقطة التوجيه وأوامر أوتوكاد

التوقيع (Setting-out) هو نقل التصميم من الورق إلى الأرض، وهو العمل الذي تُبنى عليه كل المنشأة بعد ذلك. أخطاؤه غالية لأنها تُكتشف عادة بعد صب الخرسانة. والمحطة المتكاملة تعمل بالزاوية والمسافة، فالمطلوب لكل نقطة تصميمية رقمان: كم تدور من نقطة التوجيه، وكم تبعد.

هذا الشيت يحسب هذين الرقمين لكل نقطة من إحداثياتها التصميمية. تكتب إحداثيات محطة الجهاز ونقطة التوجيه، ثم النقاط المطلوب توقيعها، فيعطيك الزاوية الأفقية بالدرجة والدقيقة والثانية والمسافة الأفقية، ومنسوب التصميم مقابل منسوب الأرض لمعرفة الحفر أو الردم.

لمن هذا الشيت؟

• مهندسو الموقع والمساحون في توقيع المباني والأعمدة والطرق
• المقاولون الذين يكلفون مساعدين بالتوقيع ويريدون ورقة جاهزة
• طلاب المساحة
• أي شخص يستخدم محطة متكاملة دون برنامج مرتبط بالجهاز

ماذا يحتوي الشيت؟

• إدخال محطة الجهاز ونقطة التوجيه وارتفاع الجهاز والعاكس
• جدول لأربعين نقطة تصميمية بالإحداثيات والمنسوب
• الزاوية الأفقية من نقطة التوجيه بالدرجة والدقيقة والثانية
• المسافة الأفقية ومنسوب الأرض الحالي والحفر/الردم
• فحص نقطة التوجيه بنقطة تحكم ثانية
• أوامر أوتوكاد لرسم النقاط الموقعة
• ورقة دليل استخدام

طريقة الاستخدام

1. اكتب إحداثيات محطة الجهاز STN ونقطة التوجيه BS.
2. اكتب النقاط التصميمية: الاسم والشمالي والشرقي والمنسوب التصميمي، ومنسوب الأرض إن عُرف.
3. انقل لكل نقطة الزاوية والمسافة إلى مفكرة الميدان أو أدخلها في الجهاز.
4. في الميدان وجّه الجهاز على BS وصفّر الزاوية ثم أدر بالزاوية المحسوبة وحدد النقطة على المسافة.
5. تحقق بقياس نقطة تحكم ثانية، وسجّل الفرق في خانة الفحص.

المعادلات المستخدمة

• اتجاه الخط Az = زاوية ظل ΔE ÷ ΔN
• الزاوية الأفقية من BS = Az (STN→النقطة) − Az (STN→BS) ، معدلة إلى 0–360
• المسافة الأفقية = √(ΔN² + ΔE²)
• الحفر/الردم = منسوب الأرض − منسوب التصميم

مثال محسوب من الشيت نفسه

محطة الجهاز عند (5000، 5000) ونقطة التوجيه عند شمالي 5100 وشرقي 5000، فاتجاهها 0°.

• النقطة التصميمية شمالي 5040 وشرقي 5050: ΔN = 40 وΔE = 50، فالمسافة 64.031 م والاتجاه 51°20′25″.
• الزاوية من نقطة التوجيه = 51°20′25″ − 0° = 51°20′25″.
• لو كان التصميم 100.00 والأرض 100.35 فالحفر 0.35 م.

فكرة التوقيع بالزاوية والمسافة

تضع الجهاز على نقطة معلومة (STN)، وتوجّهه على نقطة معلومة ثانية (BS)، فيصير لديك خط مرجعي. كل نقطة تريدها لها اتجاه من STN، والفرق بين اتجاهها واتجاه BS هو الزاوية التي تديرها من الخط المرجعي. ثم تقيس المسافة على هذا الاتجاه فتقع على النقطة.

هذا هو الحل القطبي. وتوفر المحطات الحديثة برامج توقيع تفعل ذلك داخليًا إن أدخلت الإحداثيات، لكن جدول الزاوية والمسافة يظل مفيدًا حين تريد مراجعة ما يخرج من الجهاز، أو تعمل بجهاز قديم، أو تريد ورقة تقدمها لمساعد غير متمرس.

فحص نقطة التوجيه خطوة لا تُهمل

أخطر أخطاء التوقيع نقطة توجيه خاطئة أو جهاز غير مركز. لذلك بعد التوجيه على BS قِس نقطة تحكم ثانية معلومة (CHK) وقارن الزاوية والمسافة بالمحسوبتين. فرق أكبر من تسامح مشروعك (بضعة ملليمترات في المباني) يعني أن تعيد الإعداد. الشيت يحسب لك الزاوية والمسافة المتوقعة إلى نقطة الفحص كي تقارن.

ويستحسن إعادة الفحص بين فترة وأخرى أثناء العمل الطويل، وبعد أي اصطدام بالحامل أو انتقال.

الحفر والردم من منسوب الأرض

المنسوب التصميمي مقابل منسوب الأرض الحالي يعطيك الفرق: موجب يعني حفرًا (الأرض أعلى من التصميم) وسالب ردمًا. وهذه القيم هي ما يكتب على الأوتاد عادة، أو تُعطى لمشغل المعدة.

في توقيع الأساسات والأعمدة يكون العمل بالإحداثيات الأفقية، والمنسوب يعطى بالميزان لدقة أعلى. استخدم عمود الحفر والردم كإرشاد أولي حين تقيس المنسوب بالمحطة.

التسامحات العملية

• الأعمدة والأساسات: عادة بضعة ملليمترات.
• الأرصفة والطرق: سنتيمترات حسب المواصفة.
• الحدود وأعمال الموقع العامة: حسب المواصفة وعادة أكبر.
• اعتمد ما ورد في مواصفة المشروع.

أخطاء ميدانية شائعة

• عدم مطابقة ارتفاع العاكس المسجل بالفعلي.
• جهاز غير مضبوط الميزان أو المركز.
• خلط الاتجاه الشبكي بالمغناطيسي في تحديد BS.
• قلب الشمالي والشرقي عند نقل الإحداثيات.
• نسيان معامل المقياس وتصحيح الجوّ في المسافات الكبيرة.

ربط الشيت بأوتوكاد

في ورقة أوامر أوتوكاد يعطيك الشيت أوامر POINT ونصوص أرقام للنقاط التصميمية، لتراجع مواقعها على المخطط قبل الخروج إلى الموقع. وهي مبنية على الصيغة الموثقة، ويُنصح بتجربتها على نسخة من الرسم.

نصائح للاستفادة الأفضل

• اطبع الجدول وخذه إلى الموقع بدل الاعتماد على الذاكرة.
• وقّع النقاط الرئيسية أولًا ثم التفصيلية.
• سجّل نتيجة فحص نقطة التحكم مع الوقت.

أسئلة شائعة

هل يعمل مع الجهاز الذي لا يحتوي برنامج توقيع؟

نعم، هذا الأفضل له: تدير بالزاوية المحسوبة وتقيس المسافة.

ما الفرق بين الشمال الشبكي والمغناطيسي؟

الشيت يعمل على اتجاهات الإحداثيات (شبكية). إن وجّهت على نقطة معلومة فلا تؤثر الأنواع الأخرى.

هل يحسب انكسار الجو؟

لا. أدخل المسافات بعد تصحيح الجوّ في الجهاز.

كم نقطة يستوعب؟

أربعون نقطة.

حمّل الشيت

اضغط زر التحميل في أعلى الصفحة لتحصل على ملف إكسل جاهز، فيه دليل استخدام كامل، وخلايا الإدخال باللون الأصفر، والمعادلات محمية من المسح بالخطأ. والشيت متوفر أيضًا بالنسخة الإنجليزية من زر تبديل اللغة.

الشيت أداة حساب مساعدة. تحقق من نقطة التحكم قبل كل توقيع.
