ضبط خط الميزانية في إكسل: خطأ الإقفال والخطأ المسموح وتوزيع التصحيح

بعد يوم ميزانية طويل تعود بدفتر من القراءات: خلفية ووسطية وأمامية ونقاط تحويلية. السؤال الأول: هل أقفل الخط على النقطة المعلومة؟ والثاني: إن لم يُقفل تمامًا، هل الخطأ في حدود المسموح؟ والثالث: كيف أوزع الخطأ على النقاط؟

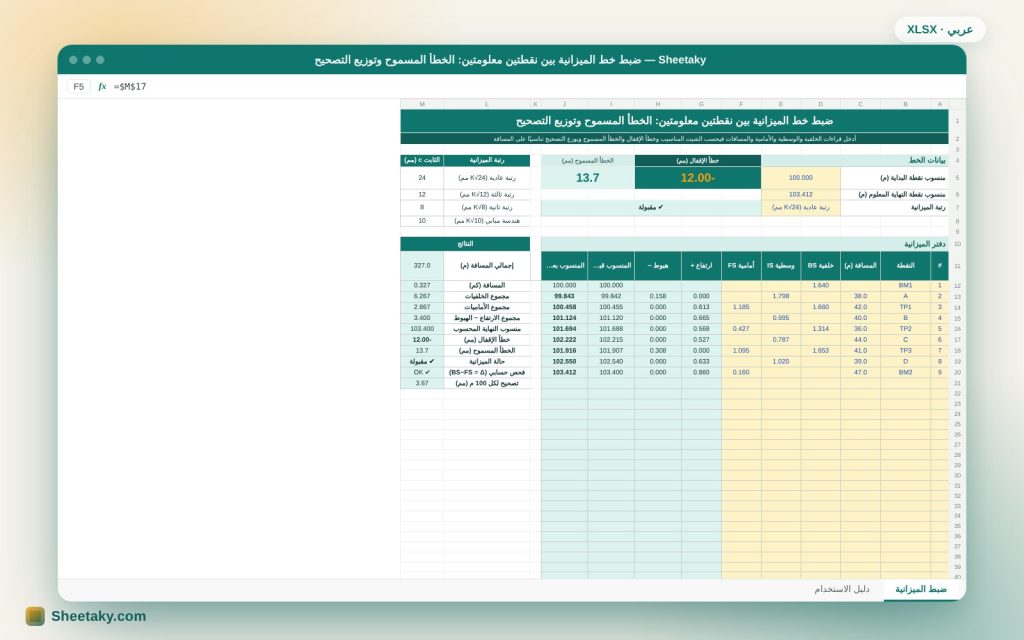

يجيب هذا الشيت عن الأسئلة الثلاثة: تكتب القراءات والمسافات فيحسب الارتفاع والهبوط والمناسيب، ويقارن منسوب النهاية المحسوب بالمعلوم، ويقدّر الخطأ المسموح حسب الرتبة (c × √K)، ثم يوزع التصحيح على النقاط بنسبة المسافة ويعطيك المناسيب بعد الضبط.

لمن هذا الشيت؟

• مهندسو المساحة والتوقيع
• مراقبو الجودة ومسّاحو المواقع
• طلاب المساحة
• مقاولو الأعمال المدنية

ماذا يحتوي الشيت؟

• دفتر 40 صفًا: النقطة والمسافة والخلفية والوسطية والأمامية
• الارتفاع والهبوط والمنسوب قبل الضبط وبعده
• أربع رتب للميزانية بثوابت قابلة للتعديل
• خطأ الإقفال بالمليمتر والخطأ المسموح والحكم
• فحص حسابي: مجموع الخلفيات − مجموع الأماميات
• التصحيح لكل 100 م والمسافة الكلية
• مخطط للمناسيب ودليل

طريقة الاستخدام

1. اكتب منسوب نقطة البداية والنهاية المعلوم واختر الرتبة.
2. اكتب النقاط بقراءاتها ومسافاتها.
3. اقرأ خطأ الإقفال والحكم.
4. استخدم المناسيب بعد الضبط.

المعادلات المستخدمة

• الارتفاع/الهبوط = القراءة السابقة − القراءة الحالية
• المنسوب = المنسوب السابق + الارتفاع − الهبوط
• خطأ الإقفال = المنسوب المحسوب − المنسوب المعلوم
• الخطأ المسموح = c × √K (مم) حيث K بالكيلومتر
• التصحيح للنقطة = −خطأ الإقفال × (المسافة التراكمية ÷ المسافة الكلية)

مثال محسوب من الشيت نفسه

خط من BM1 بمنسوب 100.000 إلى BM2 المعلوم 103.412 عبر تسع نقاط منها ثلاث نقاط تحويلية، مسافته 327 م (0.327 كم).

• مجموع الخلفيات 6.267 ومجموع الأماميات 2.867 والفرق 3.400 يطابق (103.400 − 100.000)، فالفحص الحسابي سليم.
• المنسوب المحسوب للنهاية 103.400 فخطأ الإقفال −12.0 مم، والخطأ المسموح للرتبة العادية 24×√0.327 = 13.7 مم فالميزانية مقبولة.
• التصحيح 3.67 مم لكل 100 م، فمنسوب النقطة D يصبح 102.550 بعد أن كان 102.540.

طريقة الارتفاع والهبوط

تقارن كل قراءة بالقراءة السابقة في المحطة نفسها، فإن كانت أصغر فهي ارتفاع وإلا هبوط. وعند النقطة التحويلية تُكتب الأمامية والخلفية معًا في السطر نفسه، والشيت يعرف أن الخلفية تخص المحطة التالية.

الخطأ المسموح

يزيد الخطأ المسموح مع جذر المسافة لأن أخطاء القراءة تتراكم عشوائيًا. الثوابت الافتراضية (24 و12 و8 و10 مم) أمثلة شائعة، واعتمد ما تطلبه مواصفات مشروعك أو بلديتك.

توزيع التصحيح

يوزع الخطأ على النقاط بنسبة بعدها التراكمي، فتأخذ النقطة الأخيرة التصحيح كاملًا فيطابق منسوبها المعلوم. وهذا يفترض أن الخطأ موزع بانتظام، فإن كان لخطأ جسيم في قراءة بعينها فأعد تلك المحطة.

الفحص الحسابي

مجموع الخلفيات − مجموع الأماميات يجب أن يساوي فرق المنسوب بين البداية والنهاية. إن لم يتساوَ فالخطأ في حساب الدفتر لا في الحقل، فصحح الجمع أولًا.

نصائح للاستفادة الأفضل

• اجعل مسافات الرؤية الخلفية والأمامية متساوية.
• أقفل كل خط على نقطة معلومة.
• سجّل القراءات بالمليمتر فورًا.
• أعد المحطة إن تجاوز الخطأ الحد.

أسئلة شائعة

كم صفًا يتسع؟

40 صفًا.

هل أستطيع استخدام الحلقة المغلقة؟

نعم بأن تكون نقطة النهاية هي نقطة البداية نفسها.

هل يصلح لشبكة متعددة الخطوط؟

يضبط خطًا واحدًا بين نقطتين، ولشبكة كاملة استخدم نسخة لكل خط.

ما معنى رتبة عادية؟

ميزانية هندسية عامة بثابت 24 مم؛ تغيّر الثابت بحسب مواصفاتك.

حمّل الشيت

اضغط زر التحميل في أعلى الصفحة لتحصل على ملف إكسل جاهز، فيه دليل استخدام كامل، وخلايا الإدخال باللون الأصفر، والمعادلات محمية من المسح بالخطأ. والشيت متوفر أيضًا بالنسخة الإنجليزية من زر تبديل اللغة.

أداة حساب مساعدة؛ اعتمد مواصفات الدقة في مشروعك.
