محوّل UTM وخطوط العرض والطول في إكسل: معادلات كروجر الدقيقة ونطاق تلقائي

بيانات المواقع تصلك مرة بالإحداثيات الجغرافية من جهاز GPS أو خرائط جوجل، ومرة بإحداثيات UTM من مخطط المساح. وبين الصيغتين يضيع وقت المهندس في مواقع التحويل على الإنترنت، وبياناته تُنسخ يدويًا فيقع الخطأ.

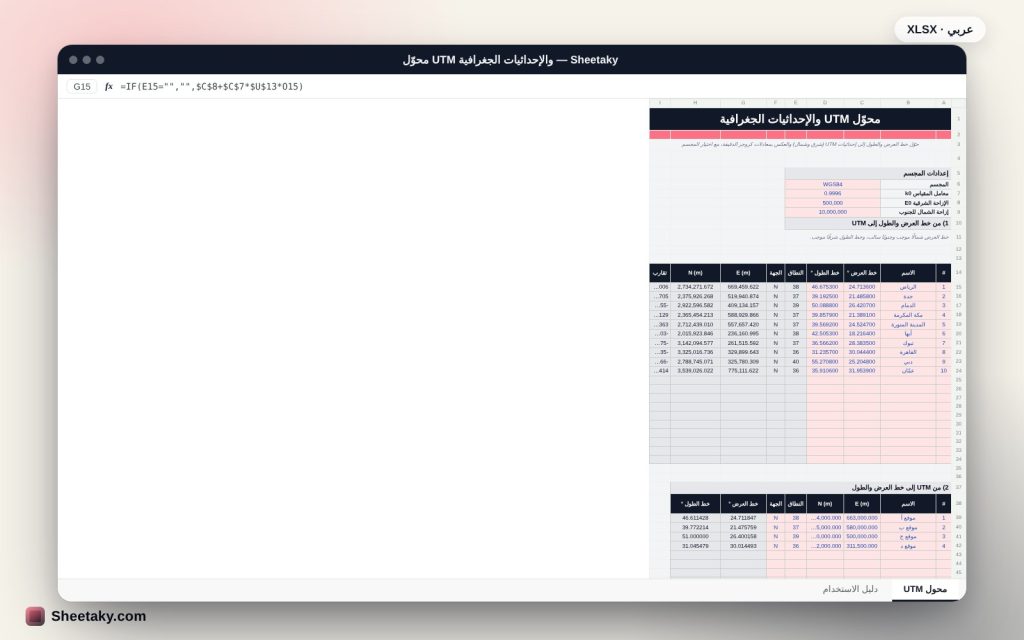

يحل هذا الشيت المشكلة داخل ملفك: تكتب خط العرض والطول لعشرين نقطة فيظهر النطاق والجهة وإحداثيا E وN وتقارب الشبكة، ويحول العكس من UTM إلى الدرجات العشرية ثم الدرجات والدقائق والثواني، بمعادلات سلاسل كروجر الدقيقة.

لمن هذا الشيت؟

• مهندسو المساحة والتوقيع
• مهندسو GIS والخرائط
• مقاولو الطرق والخطوط الطويلة
• من يستلم إحداثيات من GPS ويحتاجها في AutoCAD

ماذا يحتوي الشيت؟

• تحويل 20 نقطة من الإحداثيات الجغرافية إلى UTM
• تحويل عكسي لاثنتي عشرة نقطة من UTM إلى الجغرافية
• نطاق UTM والجهة وتقارب الشبكة تلقائيًا
• اختيار المجسم: WGS84 وGRS80 وClarke 1880
• ثوابت المجسم محسوبة ومعروضة وقابلة للمراجعة
• عرض الدرجات والدقائق والثواني
• دليل ومعلومات الدقة وحدود الاستخدام

طريقة الاستخدام

1. اختر المجسم (الافتراضي WGS84).
2. اكتب خط العرض والطول فيظهر النطاق وE وN.
3. للعكس اكتب E وN والنطاق والجهة.
4. انسخ النتيجة إلى برنامج الرسم أو جهاز التوقيع.

المعادلات المستخدمة

• n = f ÷ (2 − f) وA = a ÷ (1 + n) × (1 + n²/4 + n⁴/64 + …)
• ξ′ = ظل⁻¹(t ÷ جتا Δλ) وη′ = ظلh⁻¹(جا Δλ ÷ √(1 + t²))
• ξ = ξ′ + Σ αj جا(2jξ′) جتاh(2jη′)
• E = E0 + k0 · A · η وN = N0 + k0 · A · ξ
• النطاق = ⌊(الطول + 180) ÷ 6⌋ + 1

مثال محسوب من الشيت نفسه

الرياض بخط عرض 24.7136 وطول 46.6753 تقع في النطاق 38 شمالًا: E = 669,459.622 وN = 2,734,271.672.

• جدة النطاق 37: E = 519,940.874 وN = 2,375,926.268، والقاهرة النطاق 36.
• من UTM النطاق 38 بإحداثي E = 663,000 وN = 2,734,000 يعيد الشيت خط العرض 24.711847 والطول 46.611428 أي 24°42′42.649″ شمالًا.
• طابقت النتائج حسابًا مستقلًا بسلاسل سنايدر بفارق أقل من مليمتر.

لماذا كروجر؟

معادلات سلاسل كروجر في n (النسبة المسطحة الثالثة) دقيقة إلى أقل من مليمتر داخل ±3° من خط الطول المركزي، وتستخدم صيغًا قصيرة قابلة للتنفيذ في خلايا إكسل. المعادلات الأقدم تعطي دقة مماثلة داخل النطاق لكنها أطول.

النطاق والجهة

كل نطاق عرضه 6 درجات ويبدأ العدّ من 180° غرب غرينتش. الجهة الشمالية لا تحتاج إزاحة شمال، أما الجنوبية فتُضاف إليها 10,000,000 م تلقائيًا.

تقارب الشبكة

اتجاه الشمال الجغرافي يختلف عن اتجاه شمال الشبكة بزاوية صغيرة تتزايد مع البعد عن خط الطول المركزي. الشيت يعرضها لمن يحول اتجاهات المساحة.

حدود الاستخدام

لا يغني الشيت عن نظام الإحداثيات المعتمد في مشروعك. بعض الدول والمدن تستخدم شبكات محلية لها معاملات مقياس وإزاحة خاصة، فتأكد منها قبل الاعتماد.

نصائح للاستفادة الأفضل

• اكتب 6 منازل عشرية للدرجات فهي تعطي دقة سنتيمتر.
• تأكد من النطاق لمواقع قرب حدود نطاقين.
• احتفظ بنسخة بإحداثيات مشروعك المرجعية.
• تحقق من نقطة واحدة معلومة قبل تحويل الباقي.

أسئلة شائعة

هل يدعم النصف الجنوبي؟

نعم، تُضاف إزاحة 10,000,000 م تلقائيًا.

هل أستطيع استخدام مجسم آخر؟

اختر من القائمة أو أضف مجسمًا بنصف القطر والتسطيح.

هل يعمل في جوجل شيتس؟

نعم فالدوال المستعملة متاحة فيه.

كم الدقة؟

أقل من مليمتر داخل ±3° من خط الطول المركزي.

حمّل الشيت

اضغط زر التحميل في أعلى الصفحة لتحصل على ملف إكسل جاهز، فيه دليل استخدام كامل، وخلايا الإدخال باللون الأصفر، والمعادلات محمية من المسح بالخطأ. والشيت متوفر أيضًا بالنسخة الإنجليزية من زر تبديل اللغة.

أداة مساعدة؛ تحقق من نظام إحداثيات مشروعك المعتمد.
