حساب كميات الحفر والردم من المقاطع العرضية في إكسل ومنحنى الكتل Mass Haul

كميات الأعمال الترابية من أكبر بنود الطرق والمشاريع الكبيرة، وخطأ بسيط في الطريقة يتحول إلى مئات الآلاف من الأمتار المكعبة. المساح أو مهندس الكميات يأخذ مقاطع عرضية على مسافات منتظمة، ويحسب مساحة الحفر ومساحة الردم في كل مقطع، ثم يحسب الحجوم بين المقاطع.

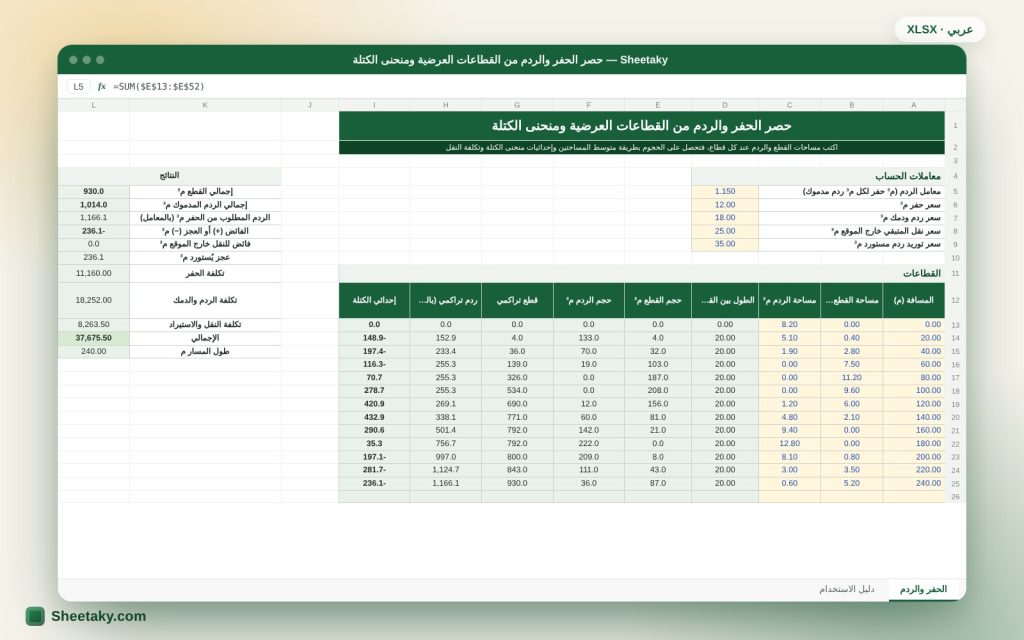

هذا الشيت يتولى الحساب: تكتب رقم المقطع (الاستيشن) ومساحة الحفر والردم في كل مقطع، فيحسب الحجم بين كل مقطعين بمتوسط المساحتين، ويطبق معامل الانتفاخ والانكماش، ويحسب الإحداثيات التراكمية للكتلة (Mass Ordinate)، ويرسم منحنى الكتل ويحسب التكلفة.

لمن هذا الشيت؟

• مهندسو الطرق والبنية التحتية
• مهندسو الكميات والتكاليف
• المقاولون ومخططو الأعمال الترابية
• طلاب الهندسة المدنية

ماذا يحتوي الشيت؟

• جدول لأربعين مقطعًا: الاستيشن، مساحة الحفر، مساحة الردم
• الحجم بين المقاطع بمتوسط المساحتين
• معامل الانتفاخ ومعامل الانكماش وحجم الردم المكافئ
• الكتلة التراكمية (Mass Ordinate) ومنحنى الكتل
• إجمالي الحفر والردم والفائض أو العجز
• تكلفة الحفر والنقل والردم
• ورقة دليل استخدام

طريقة الاستخدام

1. اكتب الاستيشنات بالتسلسل، بالمتر (مثل 0 و20 و40).
2. لكل مقطع اكتب مساحة الحفر والردم من المقاطع المرسومة (م²).
3. اكتب معامل الانكماش للردم (مثل 1.15 لحجم الحفر اللازم لكل متر مكعب مدموك).
4. اقرأ الإجماليات ومنحنى الكتل.
5. اكتب أسعار الوحدات لتحصل على التكلفة التقديرية.

المعادلات المستخدمة

• الحجم بين مقطعين = (A₁ + A₂) ÷ 2 × المسافة بينهما
• حجم الحفر المطلوب للردم = حجم الردم × معامل الانكماش
• الكتلة = حجم الحفر − حجم الردم المعدل ، وتتراكم من أول المقطع
• الفائض = إجمالي الحفر − إجمالي الردم المعدل

مثال محسوب من الشيت نفسه

مقطعان مسافة 20 م بينهما: مساحة الحفر 12 م² و8 م²: الحجم = (12 + 8) ÷ 2 × 20 = 200 م³.

• ردم بمساحة 5 م² و7 م²: الحجم = 120 م³، وبمعامل 1.15 يحتاج 138 م³ من الحفر.
• الكتلة بين المقطعين = 200 − 138 = +62 م³ (فائض).

طريقة متوسط المساحتين وحدودها

تفترض هذه الطريقة أن الأرض بين مقطعين قطعة ذات شكل منتظم يتغير خطيًا، فحجمها متوسط مساحتي طرفيها ضرب المسافة. هي الأشهر لبساطتها ودقتها المقبولة في أغلب الطرق. لكنها تعطي حجمًا أكبر قليلًا من الحقيقي حين يختلف شكل المقطعين كثيرًا، لأن الحجم الفعلي يخضع لمعادلة الموشور (Prismoidal) التي تأخذ مساحة المقطع الأوسط في الحساب.

للأعمال المهمة التي تتغير فيها المقاطع كثيرًا قصّر المسافة بين المقاطع أو استخدم برنامجًا يطبق التصحيح الموشوري. وإن كان مقطع حفر يتبعه مقطع ردم فمقطع الانتقال بينهما (حيث تصير المساحة صفرًا) يحتاج إلى مقطع إضافي لدقة أفضل.

الانتفاخ والانكماش

التربة بعد حفرها تنتفخ، فيزيد حجمها عن حجمها في موضعها الأصلي، ثم تنكمش بالدمك فيقل حجمها عن حجم الحفر الذي أخذت منه. الحجم الصافي للردم يحتاج عادة إلى حفر أكثر منه بنحو 10 إلى 25 في المئة بحسب نوع التربة ودرجة الدمك، وهذا هو معامل الانكماش المسمى هنا بمعامل الردم. اختبرها بنتائج التربة والدمك في مشروعك، فالأرقام تختلف كثيرًا بين الرمل والطين والصخر.

الانتفاخ مهم في النقل والتكلفة: عدد الرحلات يحسب على الحجم المنتفخ لا الحجم في الموضع. ضع معامل الانتفاخ المناسب لتحصل على حجم النقل.

منحنى الكتل Mass Haul وكيف يُقرأ

منحنى الكتل يرسم الكتلة التراكمية على المحور الرأسي والاستيشن على الأفقي. حين يصعد المنحنى فالمقطع حفر، وحين ينزل فهو ردم. القمم والقيعان هي نقاط تحول بين الحفر والردم. والخط الأفقي الذي يقطع المنحنى يحدد نقطتين متوازنتين، أي أن الحفر بين النقطتين يكفي لردمهما دون نقل من الخارج أو إليه.

من المنحنى تقرر أين تنقل الفائض وأين تحتاج إلى ردم مستورد، وما هي مسافات النقل. ويفيد المقاول في تخطيط المعدات: حفارات في الأجزاء الصاعدة، ومعدات دمك في الهابطة.

مسافة النقل المجانية والنقل الزائد

تحدد مواصفات العقود غالبًا مسافة نقل مجانية (Free Haul) لا يُدفع عنها مقابل إضافي، وما يزيد عليها يُحاسب كنقل زائد (Overhaul) بالمتر مكعب لكل محطة مسافة. يعطيك الشيت المتوسط المرجح لمسافة النقل في تقدير بسيط، لكن الحساب الدقيق للنقل الزائد يتطلب مساحة تحت المنحنى بين الخطوط المتوازنة، وهو ما تفعله برامج الطرق المتخصصة.

إن كان العقد يعتمد الحساب بالنقل الزائد فاستخدم الشيت للتقدير الأولي وراجع حسابك مع الاستشاري.

أخطاء شائعة

• خلط مساحة الحفر بمساحة الردم في العمود نفسه.
• مسافات غير منتظمة بين المقاطع: اكتب الاستيشن الفعلي لكل مقطع ليحسب الشيت المسافة.
• تجاهل معامل الانكماش، فيظهر فائض وهمي.
• تجاهل طبقة التربة السطحية التي تزال وتستبدل.
• الاعتماد على كميات دون مقارنتها بكميات المقاول من الاستشاري.

نصائح للاستفادة الأفضل

• قارن مجموع الحفر بمجموع الردم مبكرًا لتعرف حاجة المشروع إلى استيراد أو تصدير.
• استخدم مسافة بين المقاطع تتناسب مع تغير الأرض، فالمتغيرة تحتاج مقاطع أقرب.
• راجع معامل الانكماش مع تقرير التربة.

أسئلة شائعة

ما الفرق بين الحفر والردم في الحساب؟

الحفر يعطي كتلة موجبة والردم المعدل بمعامل الانكماش يعطي كتلة سالبة.

هل يصلح للمشاريع الكبيرة؟

يصلح للتقدير الأولي والمشاريع المتوسطة. الكبيرة تحتاج برنامجًا متخصصًا وتحقق الاستشاري.

هل يحسب المقاطع من الإحداثيات؟

لا، يستقبل مساحات المقاطع المحسوبة من الرسم.

كم مقطعًا يدعم؟

أربعون مقطعًا.

حمّل الشيت

اضغط زر التحميل في أعلى الصفحة لتحصل على ملف إكسل جاهز، فيه دليل استخدام كامل، وخلايا الإدخال باللون الأصفر، والمعادلات محمية من المسح بالخطأ. والشيت متوفر أيضًا بالنسخة الإنجليزية من زر تبديل اللغة.

الشيت أداة تقدير. كميات العقد يعتمدها الاستشاري بحسب المواصفة.
