حساب وتصحيح المضلع المغلق في إكسل بطريقة بودتش: زوايا واتجاهات وإحداثيات ودقة الإغلاق

المضلع (Traverse) هو أشهر طرق ضبط النقاط الأرضية في المساحة: تقيس الزوايا والمسافات بين سلسلة محطات، ثم تحسب إحداثيات كل محطة. وحين يرجع المضلع إلى نقطة البداية يسمى مغلقًا، ويعطيك الإغلاق فرصة نادرة: أن تحكم على جودة قياسك بنفسك دون مرجع خارجي.

هذا الشيت يؤدي دورة الحساب كاملة. تكتب الزوايا الداخلية المقاسة (بالدرجة والدقيقة والثانية) والأطوال، وإحداثيات المحطة الأولى واتجاه الضلع الأول، فيحسب خطأ الزوايا ويقارنه بالمسموح، ويصحح الزوايا، ويحسب الاتجاهات والمركبات، ثم يوزع خطأ الإغلاق الخطي على الأضلاع بطريقة بودتش (البوصلة)، ويعطي الإحداثيات النهائية والدقة النسبية 1:X والمساحة.

لمن هذا الشيت؟

• المساحون في أعمال الضبط الأرضي وتكثيف النقاط
• طلاب المساحة وخريجو الهندسة المدنية
• مهندسو المواقع الذين يحتاجون إلى نقاط تحكم موثوقة
• المكاتب الاستشارية التي تراجع حسابات مضلعات المقاولين

ماذا يحتوي الشيت؟

• إدخال 12 محطة بزواياها داخلية بالدرجة والدقيقة والثانية وأطوالها
• خطأ الزوايا والمسموح (ثابت الدقة × √n) وحالة القبول
• اتجاهات الأضلاع، والمركبات ΔN وΔE، وتصحيحات بودتش
• الإحداثيات النهائية لكل محطة
• خطأ الإغلاق الخطي والدقة النسبية وتقييمها، ومساحة المضلع
• أمر أوتوكاد PLINE ونقاط المحطات
• ورقة دليل استخدام

طريقة الاستخدام

1. اكتب إحداثيات المحطة 1 (شمالي وشرقي) واتجاه الضلع 1←2 بالدرجة والدقيقة والثانية.
2. اختر اتجاه المسير: مع عقارب الساعة أو عكسها، واكتب ثابت دقة الزوايا (مثل 15 ثانية).
3. اكتب لكل محطة الزاوية الداخلية المقاسة والطول إلى المحطة التالية. الضلع الأخير يعود للمحطة 1.
4. راجع خطأ الزوايا مقابل المسموح. إن تجاوزه فأعد القياس بدل التوزيع.
5. اقرأ خطأ الإغلاق والدقة النسبية، ثم خذ الإحداثيات النهائية من ورقة «الحسابات».

المعادلات المستخدمة

• المجموع النظري للزوايا الداخلية = (n − 2) × 180°
• خطأ الزوايا = مجموع المقاس − النظري ، والتصحيح لكل زاوية = −الخطأ ÷ n
• الاتجاه التالي (مع عقارب الساعة) = السابق + 180° − الزاوية المصححة
• ΔN = L × cos Az ، ΔE = L × sin Az
• تصحيح بودتش لكل ضلع = −(خطأ الإغلاق × طول الضلع ÷ المحيط)
• الدقة النسبية = المحيط ÷ خطأ الإغلاق الخطي

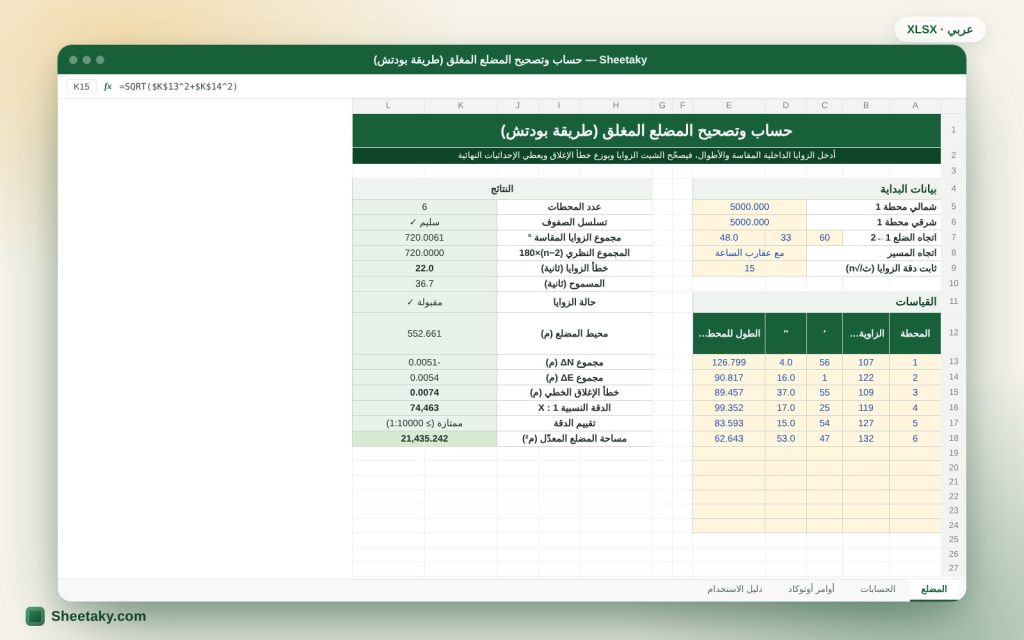

مثال محسوب من الشيت نفسه

المثال: مضلع مغلق من ست محطات، بدايته عند شمالي 5000.000 وشرقي 5000.000 واتجاه الضلع الأول 60°33′48″.

• مجموع الزوايا المقاس 720°00′22″ بينما النظري 720°، فخطأ الزوايا 22″ والمسموح 15 × √6 = 36.7″: مقبول.
• المحيط 552.661 م، ومجموع ΔN = −0.0051 م ومجموع ΔE = +0.0054 م، فخطأ الإغلاق الخطي 0.0074 م.
• الدقة النسبية نحو 1:74,463، وهي ممتازة، ومساحة المضلع المعدّل 21,435.242 م².

ما فائدة المضلع المغلق ولماذا نحسبه؟

حين تنتقل من محطة إلى أخرى بزوايا ومسافات مقاسة تتراكم الأخطاء الصغيرة. في مضلع مفتوح لا تعرف حجم الخطأ لأنك لا تملك ما تقارن به. أما المضلع المغلق فتعرف أنك يجب أن تعود إلى نقطة البداية، وأن مجموع الزوايا الداخلية لشكل ذي n ضلعًا هو (n − 2) × 180 درجة. أي فرق عن ذلك هو خطؤك الحقيقي.

بهذين الشرطين، شرط الزوايا وشرط الإحداثيات، تحكم على القياس وتصححه. وهما يكشفان أيضًا الأخطاء الجسيمة: خطأ زاوية كبير يظهر في شرط الزوايا، وقراءة مسافة خاطئة تظهر في الإغلاق الخطي دون أن تظهر في الزوايا.

خطوات الحساب كما يفعلها الشيت

1. تحويل الزوايا من د ق ث إلى درجات عشرية وجمعها.
2. حساب خطأ الزوايا = المجموع المقاس − (n − 2) × 180.
3. مقارنة الخطأ بالمسموح a × √n ثانية. إن زاد فأعد القياس.
4. توزيع الخطأ بالتساوي على الزوايا (−الخطأ ÷ n لكل زاوية).
5. حساب اتجاه كل ضلع من اتجاه الضلع السابق والزاوية المصححة.
6. حساب ΔN = L cos Az و ΔE = L sin Az لكل ضلع.
7. جمع ΔN وΔE: مجموعاهما يجب أن يساويا صفرًا، وما يتبقى هو خطأ الإغلاق.
8. توزيع الخطأ على الأضلاع بالتناسب مع أطوالها (بودتش).
9. حساب الإحداثيات النهائية بتجميع القيم المصححة من المحطة 1.

معنى طريقة بودتش (البوصلة) ومتى تكفي

تفترض طريقة بودتش أن أخطاء المسافات والزوايا متناسبة تقريبًا مع طول الضلع، فتوزع الخطأ على كل ضلع بنسبة طوله من المحيط. وهي الأشهر في الأعمال العادية لأنها بسيطة وتعطي نتائج مقبولة.

هناك طرق أدق مثل المربعات الصغرى التي تعتمد على أوزان القياسات، وتستخدمها شبكات التحكم الرئيسية ومعدات الحساب المتخصصة. لأعمال التوقيع والمواقع المتوسطة تكفي بودتش مع قياس دقيق.

كيف تقيّم الدقة النسبية؟

الدقة النسبية 1:X تعني أن الخطأ الخطي يساوي جزءًا من X من المحيط. تختلف المواصفات في الحد المطلوب بحسب نوع العمل، لكن قاعدة عامة شائعة: دقة 1:10000 فأكثر للأعمال المهمة، و1:5000 للأعمال الهندسية العادية، و1:3000 حدًا أدنى لأعمال التفصيل البسيطة. اعتمد دائمًا ما تنص عليه مواصفات مشروعك أو دليل المساحة في بلدك.

الشيت يعطيك تقييمًا نصيًا على هذه المستويات، لكنه لا يغني عن مواصفة المشروع. وإن كانت الدقة ضعيفة فلا تكتفِ بالتوزيع؛ ابحث عن الخطأ.

كيف تكتشف مصدر الخطأ الكبير؟

إن كان خطأ الزوايا مقبولًا لكن الإغلاق الخطي ضعيفًا فاحتمال وجود خطأ في مسافة، وأحيانًا يمكن تحديد الضلع المشتبه به: احسب اتجاه خطأ الإغلاق (من الإزاحتين ΔN وΔE المتبقيتين) وقارنه باتجاهات الأضلاع، فإن توازى مع ضلع فهو غالبًا موضع قراءة مسافة خاطئة.

وإن كان خطأ الزوايا كبيرًا فراجع زوايا المحطات التي قيست بظروف سيئة أو من نقاط غير ثابتة. القياس بالوضعين (يمين ويسار) وإعادة مراقبة نقطة التوجيه يقللان هذه الأخطاء كثيرًا.

نصائح ميدانية لمضلع أفضل

• ضع المحطات بحيث تتشابه أطوال الأضلاع قدر الإمكان فيقل أثر خطأ التوجيه.
• قِس الزوايا بالوضعين وخذ المتوسط، وتأكد من فرق القراءتين.
• قِس كل مسافة مرتين على الأقل، وطبّق تصحيح الجوّ إن كان جهازك يحتاجه.
• تحقق من مركزية الجهاز والعاكس على المحطات، فالخطأ فيها من أهم أسباب الإغلاق السيئ.
• اربط المضلع بنقطتين معلومتين على الأقل عند الإمكان لتأمين اتجاه موثوق.

نصائح للاستفادة الأفضل

• اجعل الاتجاه الأول من نقطتين معلومتين، فتحافظ على ارتباط المضلع بالشبكة.
• لا تُوزّع خطأ الزوايا إذا تجاوز المسموح؛ أعد القياس.
• استخدم المساحة الناتجة للتأكد من تطابق المضلع مع الحدود المعلومة.

أسئلة شائعة

هل يصلح للمضلع المفتوح؟

لا. الشيت للمضلع المغلق ذي الزوايا الداخلية، فهو يعتمد شرط الزوايا.

كم محطة يدعم؟

من 3 إلى 12 محطة.

ما معنى ثابت الدقة 15؟

هو الثابت a في المسموح a × √n ثانية، وهو يختلف بحسب دقة الجهاز والمواصفة. عدّله حسب جهازك.

هل أحتاج إلى مرجع شمالي حقيقي؟

يكفي اتجاه الضلع الأول بالنظام الإحداثي الذي تعمل به، شبكيًا كان أو محليًا.

حمّل الشيت

اضغط زر التحميل في أعلى الصفحة لتحصل على ملف إكسل جاهز، فيه دليل استخدام كامل، وخلايا الإدخال باللون الأصفر، والمعادلات محمية من المسح بالخطأ. والشيت متوفر أيضًا بالنسخة الإنجليزية من زر تبديل اللغة.

الشيت أداة حساب مساعدة. اعتمد مواصفات مشروعك في الدقة المطلوبة.
