حساب مساحة ومحيط الأرض من الإحداثيات في إكسل مع خط متصل وأطوال الأضلاع لأوتوكاد

من أكثر ما يطلب من المساح حساب مساحة قطعة أرض من إحداثيات زواياها. الطريقة قديمة ومضمونة وتُعرف بمعادلة المضلع أو طريقة الإحداثيات، لكن تنفيذها باليد يتطلب جدولًا طويلًا من الضرب والطرح، وأي خطأ صغير في صف واحد يفسد الناتج.

هذا الشيت يؤدي الحساب كله من الإحداثيات مباشرة: تكتب رؤوس القطعة بالترتيب فتحصل على المساحة بالمتر المربع والهكتار والفدان والدونم، والمحيط، وطول كل ضلع واتجاهه بالدرجات والدقائق والثواني، ومركز الثقل. ثم يعطيك أوامر أوتوكاد لرسم الخط المتصل وكتابة طول كل ضلع بمحاذاته ونص المساحة في المنتصف.

لمن هذا الشيت؟

• المساحون ومهندسو التقسيم الذين يعدّون كروكيات الأراضي
• مهندسو الموقع الذين يتحققون من مساحة القطعة قبل البناء
• المقاولون الذين يحسبون كميات مرتبطة بمساحة الأرض
• الطلاب في مقررات المساحة والمقاييس

ماذا يحتوي الشيت؟

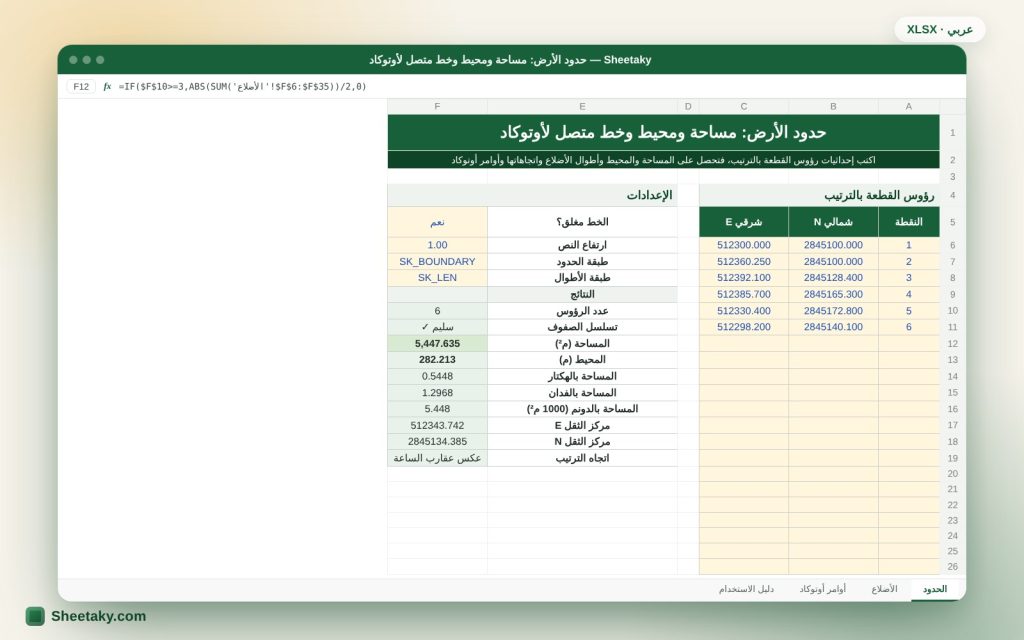

• جدول لثلاثين رأسًا بإحداثيات شمالي وشرقي
• المساحة بالمتر المربع والهكتار والفدان والدونم
• المحيط ومركز الثقل واتجاه ترتيب النقاط
• ورقة «الأضلاع»: طول كل ضلع واتجاهه وزاوية النص ونقطة منتصفه
• ورقة «أوامر أوتوكاد»: خط متصل PLINE وأطوال الأضلاع ونص المساحة
• ورقة دليل استخدام

طريقة الاستخدام

1. اكتب رؤوس القطعة بالترتيب حول الحدود، مع أو عكس عقارب الساعة، دون صفوف فارغة.
2. اختر هل الخط مغلق، وعدّل ارتفاع النص وأسماء الطبقات.
3. اقرأ المساحة والمحيط ومركز الثقل في اللوحة اليمنى.
4. راجع أطوال الأضلاع واتجاهاتها في ورقة «الأضلاع» وقارنها بالمخطط الرسمي.
5. انسخ أوامر الخط المتصل ثم الأطوال ثم المساحة من ورقة «أوامر أوتوكاد» والصقها في أوتوكاد.

المعادلات المستخدمة

• المساحة = ½ × | Σ (Eᵢ × Nᵢ₊₁ − Eᵢ₊₁ × Nᵢ) |
• طول الضلع = √(ΔN² + ΔE²)
• الاتجاه Az = زاوية ظل ΔE ÷ ΔN مصححة إلى 0–360
• مركز الثقل E = Σ (Eᵢ + Eᵢ₊₁) × (Eᵢ × Nᵢ₊₁ − Eᵢ₊₁ × Nᵢ) ÷ (3 × Σ (Eᵢ × Nᵢ₊₁ − Eᵢ₊₁ × Nᵢ))

مثال محسوب من الشيت نفسه

المثال: قطعة من ست نقاط، النقطة 1 عند شمالي 2845100.000 وشرقي 512300.000.

• المساحة 5,447.635 م² أي 0.5448 هكتار و1.2968 فدان.
• المحيط 282.213 م، والضلع الأول من 1 إلى 2 طوله 60.250 م واتجاهه 90°00′00″ أي شرقًا تمامًا.
• مركز الثقل عند شرقي 512343.742 وشمالي 2845134.385.

كيف تعمل معادلة المضلع؟

تخيّل أنك تسقط من كل ضلع من أضلاع القطعة عمودًا على المحور الأفقي، فتتكوّن شبه منحرفات بين الضلع والمحور. مجموع مساحات شبه المنحرفات التي تقع «تحت» الأضلاع في اتجاه معين ناقصًا التي تقع في الاتجاه المعاكس يساوي مساحة القطعة. معادلة المضلع تفعل ذلك جبريًا: لكل ضلع تحسب الفرق Eᵢ × Nᵢ₊₁ − Eᵢ₊₁ × Nᵢ ثم تجمع كل الفروق وتأخذ نصف القيمة المطلقة.

ميزة الطريقة أنها لا تحتاج إلى رسم أو تقسيم القطعة إلى مثلثات، وتعمل لأي عدد من الرؤوس. وإشارة المجموع قبل أخذ القيمة المطلقة تخبرك باتجاه ترتيب النقاط: سالبة تعني مع عقارب الساعة في نظام شمالي وشرقي، وهذا ما يعرضه الشيت في خانة «اتجاه الترتيب».

شرط الصحة أن تكون الأضلاع متصلة بالترتيب دون أن يقطع بعضها بعضًا. إن تقاطع ضلعان (شكل رقم 8) فالمعادلة تطرح مساحة جزء من الجزء الآخر وتعطي رقمًا لا يمثل مساحة حقيقية.

الاتجاه Azimuth وزاوية النص في أوتوكاد

الاتجاه في المساحة يُقاس من الشمال مع عقارب الساعة من 0 إلى 360 درجة. أما أوتوكاد فيقيس الزوايا من الشرق عكس عقارب الساعة. لذلك يحسب الشيت زاوية خاصة لنص كل ضلع حتى يأتي النص موازيًا للضلع.

ولأن النص المقلوب (رأسًا على عقب) لا يُقرأ، يقلب الشيت الزاوية 180 درجة تلقائيًا حين يقع الاتجاه بين 90 و270 درجة، فيقرأ النص دائمًا من الأسفل أو اليمين كما في الخرائط المطبوعة. وتُزاح النقطة التي يوضع عندها النص قليلًا عن الضلع حتى لا يغطيه.

تحويل المساحة إلى الوحدات المحلية

تُعرض المساحة بالمتر المربع، وبالهكتار (10,000 م²)، وبالدونم (1000 م² كما هو شائع في الأردن وفلسطين وبعض دول الخليج)، وبالفدان المصري (4200.833 م²). وفي العراق يختلف الدونم فهو 2500 م²، لذلك تأكد من عرف بلدك قبل نقل الرقم إلى وثيقة رسمية.

لتقسيم المساحة بين شركاء أو ورثة استخدم شيت «محوّل مساحات الأراضي وتقسيم الحصص» الموجود على الموقع، فهو يعطي لكل حصة مساحتها بالمتر والفدان والقيراط والسهم.

الإحداثيات الشبكية والمسافات الأرضية

الإحداثيات في أنظمة مثل UTM تقع على مستوى الإسقاط وليس على سطح الأرض الفعلي، فالمسافة المحسوبة منها تختلف قليلًا عن المسافة التي يقيسها الشريط على الأرض، وتنسب الفروق إلى معامل المقياس (Scale Factor). في الأراضي الصغيرة يكون الفرق في العادة ضئيلًا لكنه قد يظهر في قطع كبيرة أو بعيدة عن خط الطول المركزي.

إن كانت وثيقتك الرسمية تعتمد مساحة أرضية وليست شبكية فاسأل المساح المرخّص عن المعامل الواجب تطبيقه. الشيت يحسب على الإحداثيات كما تدخلها، فإن أدخلت إحداثيات شبكية فالمساحة شبكية.

التحقق من النتيجة بأوتوكاد

يمكنك التأكد بنفسك: ارسم الخط المتصل بالأمر الذي يولده الشيت، ثم استخدم أمر AREA واختر Object وانقر على الخط، فيعطيك أوتوكاد المساحة والمحيط. يجب أن يتطابقا مع الشيت حتى آخر خانة عشرية.

إن اختلفا فالسبب غالبًا إما رأس ناقص في الجدول أو ترتيب خاطئ للنقاط أو خط أنشئ بخيار مفتوح بدل مغلق.

أخطاء شائعة

• ترتيب النقاط عشوائيًا بدل التسلسل حول الحدود، فيتقاطع الشكل.
• تكرار النقطة الأولى في آخر الجدول: لا حاجة لذلك، الشيت يغلق المضلع تلقائيًا.
• خلط الإحداثيات المحلية مع الشبكية.
• اختيار «مغلق: لا» ثم الاعتماد على المساحة: المساحة تُحسب دائمًا كأن الشكل مغلق.
• الاعتماد على المساحة الحسابية بدل مساحة الصك: الصك هو المرجع القانوني.

نصائح للاستفادة الأفضل

• اكتب نقاط الحدود بنفس ترتيبها في الصك لتسهيل المقارنة.
• قارن المساحة المحسوبة بمساحة الصك؛ فرق كبير يعني خطأ في الإحداثيات أو حدودًا مختلفة.
• احتفظ بالأعمدة عند 3 خانات عشرية فهي كافية في معظم الأعمال.

أسئلة شائعة

كم رأسًا يدعم الشيت؟

ثلاثون رأسًا.

هل يصلح للأراضي الكبيرة؟

نعم من حيث الحساب، مع مراعاة أن الإحداثيات يجب أن تكون في نظام واحد، وأن تأثير معامل المقياس قد يظهر في الأراضي الكبيرة.

هل المساحة الناتجة مساحة قانونية؟

لا. هي مساحة حسابية من الإحداثيات التي أدخلتها. المساحة القانونية هي ما في الصك أو ما يعتمده مساح مرخّص.

لماذا يقلب النص بعض الأضلاع؟

ليقرأ النص من الأسفل أو اليمين دائمًا، وهو أسلوب الخرائط المطبوعة.

حمّل الشيت

اضغط زر التحميل في أعلى الصفحة لتحصل على ملف إكسل جاهز، فيه دليل استخدام كامل، وخلايا الإدخال باللون الأصفر، والمعادلات محمية من المسح بالخطأ. والشيت متوفر أيضًا بالنسخة الإنجليزية من زر تبديل اللغة.

الشيت أداة حساب مساعدة وليس مستندًا رسميًا لمساحة الأرض.
