حاسبة خزانات المياه والمضخات في إكسل: الاستهلاك والسعة والأبعاد والمحرك

حجم الخزان لا يُحدد بالتخمين. خزان صغير يعني انقطاع الماء في الذروة، وخزان كبير جدًا يعني تكلفة إنشائية ومياه راكدة. وتتغير الحاجة بنوع المبنى وعدد مستخدميه وأيام التخزين التي تريدها.

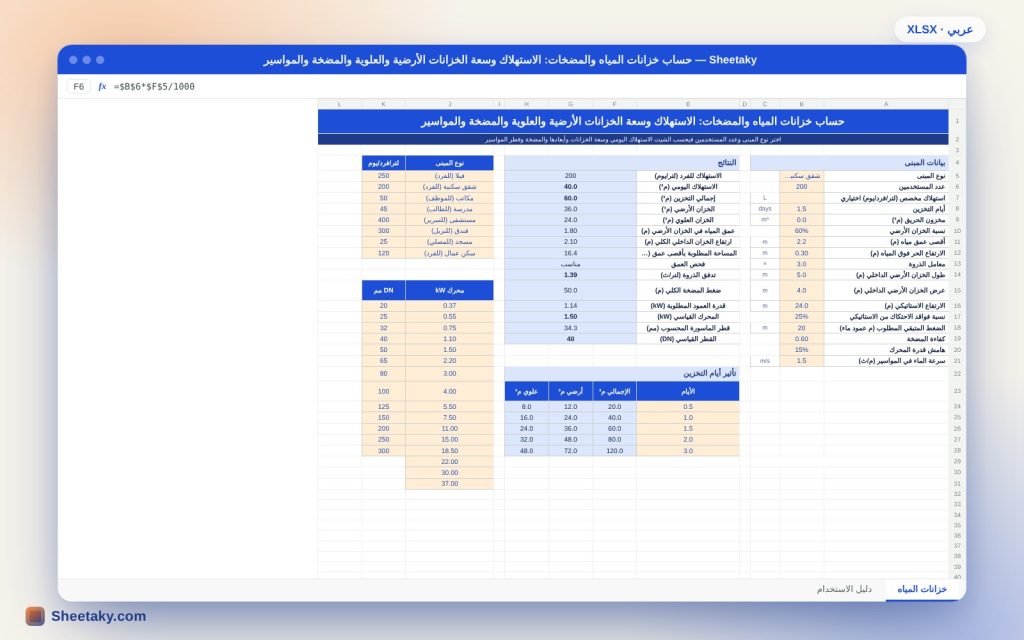

يبدأ هذا الشيت من نوع المبنى وعدد المستخدمين فيحسب الاستهلاك اليومي، ثم يضيف أيام التخزين ومخزون الحريق ويقسم السعة بين الخزان الأرضي والعلوي، ويفحص عمق المياه في أبعاد الخزان التي تقترحها، ثم يحسب تدفق الذروة وضغط المضخة والمحرك القياسي وقطر المواسير.

لمن هذا الشيت؟

• مهندسو الميكانيكا والصحي والمدنيون
• مقاولو التمديدات الصحية
• ملاك المباني السكنية والتجارية
• مديرو المرافق عند مراجعة سعة الخزانات

ماذا يحتوي الشيت؟

• قائمة أنواع المباني باستهلاك الفرد (فيلا وشقق ومكاتب ومدرسة ومستشفى وفندق ومسجد وسكن عمال)
• استهلاك مخصص اختياري وأيام التخزين ومخزون الحريق ونسبة الخزان الأرضي
• أبعاد الخزان الأرضي وفحص عمق المياه والارتفاع الحر
• تدفق الذروة والضغط الكلي وقدرة العمود والمحرك القياسي
• القطر المحسوب والقياسي للماسورة بحسب السرعة
• جدول تأثير أيام التخزين على السعات ومخطط
• دليل استخدام

طريقة الاستخدام

1. اختر نوع المبنى واكتب عدد المستخدمين.
2. حدد أيام التخزين ومخزون الحريق ونسبة الخزان الأرضي.
3. اكتب أبعاد الخزان الأرضي لتفحص عمق المياه.
4. أدخل الارتفاع الاستاتيكي والضغط المتبقي لتقرأ المحرك والماسورة.

المعادلات المستخدمة

• الاستهلاك اليومي = المستخدمون × لتر/فرد ÷ 1000
• التخزين = الاستهلاك × أيام التخزين + مخزون الحريق
• عمق المياه = سعة الخزان ÷ (الطول × العرض)
• تدفق الذروة (لتر/ث) = الاستهلاك × معامل الذروة ÷ 24 ÷ 3.6
• قدرة العمود = Q × H × 9.81 ÷ الكفاءة
• القطر = √(4Q ÷ (π × السرعة))

مثال محسوب من الشيت نفسه

مبنى 40 شقة بـ200 ساكن باستهلاك 200 لتر للفرد.

• الاستهلاك اليومي 40 م³، والتخزين لـ1.5 يوم 60 م³ منها 36 م³ أرضي و24 م³ علوي.
• خزان أرضي 5×4 م بعمق مياه 1.8 م وارتفاع كلي 2.1 م بحافة حرة 0.3 م.
• تدفق الذروة 1.39 لتر/ث وضغط المضخة 50 م (ارتفاع 24 م + احتكاك 25% + 20 م متبقي) فقدرة العمود 1.14 kW والمحرك القياسي 1.5 kW وماسورة DN40.

أيام التخزين

يوم ونصف تخزين مناسب لمعظم المباني السكنية في المدن التي تتعرض لانقطاعات محدودة، لكن المواقع النائية أو مباني الخدمات الحساسة قد تحتاج 3 أيام. يعرض الجدول أثر كل خيار على السعة الإجمالية والأرضية والعلوية.

الخزان الأرضي والعلوي

الأرضي يتحمل معظم التخزين ويُغذى من الشبكة، والعلوي يخفف تشغيل المضخات. نسبة 60% أرضي و40% علوي مثال، فاضبطها بحسب كود بلدك وبنية المبنى.

عمق المياه والارتفاع الحر

يفحص الشيت عمق المياه الناتج عن أبعادك مقابل الحد الأقصى، فإن زاد عن الحد كبّر مساحة الخزان. الارتفاع الحر فوق المياه يتسع لمدخل العوامة والتهوية.

تدفق الذروة والمضخة

تدفق الذروة هنا تقدير بمعامل ذروة على المتوسط. للمباني الكبيرة استخدم طريقة وحدات التركيبات الصحية. ويضاف للمحرك هامش 15% قبل اختيار الحجم القياسي.

نصائح للاستفادة الأفضل

• اسأل شركة المياه عن حد السعة المسموح.
• اترك فتحة تنظيف وتهوية في كل خزان.
• اعتمد الأسعار الفعلية للمضخات من المورد.
• راجع حسابات الضغط مع مهندس الصحي.

أسئلة شائعة

هل أستطيع إدخال استهلاك خاص؟

نعم في خانة الاستهلاك المخصص الاختيارية.

هل يحسب مخزون الحريق؟

تضيفه في الخانة المخصصة بالمتر المكعب.

هل المحرك نهائي؟

اختيار أولي قياسي؛ يؤكده المورد بمنحنى المضخة.

هل يصلح لمبنى مختلط؟

احسب كل جزء على حدة ثم اجمع السعات.

حمّل الشيت

اضغط زر التحميل في أعلى الصفحة لتحصل على ملف إكسل جاهز، فيه دليل استخدام كامل، وخلايا الإدخال باللون الأصفر، والمعادلات محمية من المسح بالخطأ. والشيت متوفر أيضًا بالنسخة الإنجليزية من زر تبديل اللغة.

نتيجة أولية يعتمدها مهندس الصحي وبحسب كود بلدك.
