شيت حصر كميات القواعد في إكسل: خرسانة وحفر وردم وحديد وشدة وتكلفة

حصر القواعد هو أول حصر كبير في أي مبنى، وأخطاؤه تتضاعف: خرسانة ناقصة تعني توقف الصب، وحفر مبالغ فيه يعني ردمًا ونقلًا زائدين. ومع تعدد أنواع القواعد (F1 وF2 وF3 وشريطية وحفرة مصعد) يصبح الجمع اليدوي بطيئًا ومعرضًا للخطأ.

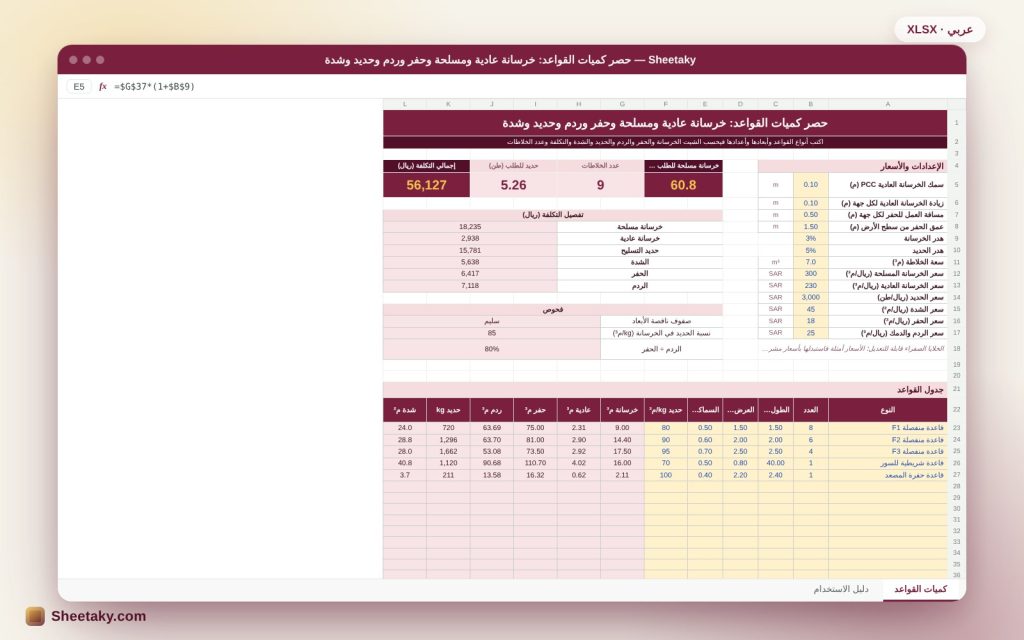

في هذا الشيت تكتب نوع كل قاعدة وعددها وأبعادها ونسبة الحديد، فيحسب الخرسانة المسلحة والعادية والحفر مع مسافة العمل والردم والحديد والشدة، ثم يضيف الهدر ويحوّل الكل إلى طلب شراء وعدد خلاطات وتكلفة تفصيلية.

لمن هذا الشيت؟

• مهندسو التنفيذ والمكتب الفني في شركات المقاولات
• مهندسو الكميات عند إعداد جداول الكميات
• مالكو المباني الذين يراجعون عروض الأسعار
• طلاب الهندسة المدنية في مشاريع الحصر

ماذا يحتوي الشيت؟

• إعدادات: سمك الخرسانة العادية ومسافة العمل وعمق الحفر والهدر وسعة الخلاطة
• جدول 14 نوع قاعدة بالعدد والطول والعرض والسماكة ونسبة الحديد
• خرسانة مسلحة وعادية وحفر وردم وحديد وشدة لكل نوع
• إجماليات وطلب شراء مع الهدر وعدد الخلاطات
• تكلفة مفصلة بأسعار قابلة للتعديل مع أشرطة بيانية
• فحوص للصفوف الناقصة ونسبة الحديد ونسبة الردم
• مخطط للخرسانة لكل نوع ودليل استخدام

طريقة الاستخدام

1. اضبط سمك الخرسانة العادية ومسافة العمل وعمق الحفر.
2. اكتب كل نوع قاعدة: العدد والطول والعرض والسماكة ونسبة الحديد.
3. عدّل الأسعار بحسب مشروعك.
4. اقرأ الخرسانة المطلوبة وعدد الخلاطات والحديد بالطن والتكلفة.

المعادلات المستخدمة

• الخرسانة = العدد × الطول × العرض × السماكة
• الخرسانة العادية = العدد × (الطول + 2×الزيادة) × (العرض + 2×الزيادة) × سمكها
• الحفر = العدد × (الطول + 2×مسافة العمل) × (العرض + 2×مسافة العمل) × العمق
• الردم = الحفر − الخرسانة المسلحة − العادية
• الحديد = الخرسانة × kg/م³، والشدة = العدد × محيط القاعدة × السماكة

مثال محسوب من الشيت نفسه

خمسة أنواع: ثماني قواعد 1.5×1.5×0.5 م وست قواعد 2×2×0.6 وأربع 2.5×2.5×0.7 وقاعدة شريطية للسور 40×0.8×0.5 وقاعدة حفرة مصعد 2.4×2.2×0.4، بعمق حفر 1.5 م.

• الخرسانة المسلحة 59.0 م³ فيصبح الطلب 60.8 م³ بهدر 3% أي 9 خلاطات بسعة 7 م³.
• الحفر 356.5 م³ والردم 284.7 م³ والحديد 5.0 طن (5.26 طن مع الهدر) والشدة 125 م².
• التكلفة الإجمالية 56,127 ريالًا بأسعار المثال، أكبر بنودها الخرسانة المسلحة 18,235 والحديد 15,781.

لماذا تتضاعف الأخطاء في حصر القواعد؟

لأن الحفر يعتمد على مسافة العمل حول كل قاعدة، فتزيد صغيرة في كل جهة حجم الحفر كثيرًا. في المثال تبلغ خرسانة القواعد 59 م³ لكن الحفر 356 م³، أي 6 أضعاف. لذلك يهمك أن ترى الحفر والردم مع الخرسانة في صفحة واحدة.

الخرسانة العادية

تُصب تحت القاعدة لتوفير سطح نظيف وحماية الحديد، وتزيد عن أبعاد القاعدة عادة 10 سم من كل جهة بسمك 10 سم. يمكنك تغيير القيمتين من الإعدادات بحسب مواصفاتك.

نسبة الحديد

تختلف القاعدة الصغيرة عن الكبيرة في نسبة الحديد لكل م³، فاكتب نسبة كل نوع من جداول التسليح لديك. يعرض الشيت نسبة الحديد الكلية في الفحوص لتقارنها بخبرتك: 70 إلى 110 كجم/م³ في القواعد شائعة.

حدود الحصر

الردم لا يخصم رقبة العمود ولا الجسور الأرضية، ولا يشمل الشيت العزل أو الأسوار الساندة. استخدمه للتقدير وطلب المواد، واعتمد جداول التسليح التفصيلية للحديد النهائي.

نصائح للاستفادة الأفضل

• ضع أبعاد القاعدة النهائية من المخططات الإنشائية.
• قارن الردم بالحفر: نسبة ضعيفة جدًا قد تعني خطأ في الأبعاد.
• سجّل أسعار المورد بتاريخها لتراجعها لاحقًا.
• احتفظ بنسخة من الشيت لكل مرحلة من المشروع.

أسئلة شائعة

هل يصلح للقواعد الشريطية؟

نعم، اكتب الطول الكلي في خانة الطول والعرض في خانة العرض.

هل أستطيع إضافة أنواع أكثر؟

الجدول يتسع لـ14 نوعًا؛ يمكنك استخدام نسخة ثانية للمزيد.

هل الأسعار حقيقية؟

أمثلة قابلة للتعديل وليست عرضًا.

هل يحسب حديد التسليح بالتفصيل؟

لا، يقدّره بنسبة kg/م³؛ التفصيل لجداول التسليح.

حمّل الشيت

اضغط زر التحميل في أعلى الصفحة لتحصل على ملف إكسل جاهز، فيه دليل استخدام كامل، وخلايا الإدخال باللون الأصفر، والمعادلات محمية من المسح بالخطأ. والشيت متوفر أيضًا بالنسخة الإنجليزية من زر تبديل اللغة.

تقدير أولي للكميات؛ الأسعار أمثلة والحديد النهائي من جداول التسليح.
