جدول أحمال الفيلا في إكسل: لوحة التوزيع والقواطع والكابلات وتوازن الأطوار

كل فيلا تحتاج جدول أحمال قبل أن تُركّب لوحتها: ما الدوائر وما قدرة كل واحدة وعلى أي طور تقع وما القاطع والكابل المناسبان. وإذا حُمّل طور واحد أكثر من الآخرين ارتفع تيار الحياد وسخنت الأسلاك وقد يفصل القاطع الرئيسي دون سبب واضح.

يجمع هذا الشيت دوائر الفيلا بأنواعها، ويعطي كل نوع معامل قدرة ومعامل طلب قابلين للتعديل، ثم يحسب التيار والقاطع القياسي والكابل لكل دائرة، ويجمع تيار الطلب لكل طور ويظهر مدى توازنها، ويقترح القاطع الرئيسي وعدد أماكن اللوحة مع احتياطي.

لمن هذا الشيت؟

• مهندسو الكهرباء ومصممو الفلل والمباني السكنية
• مقاولو الكهرباء وفنيو التمديدات
• ملاك البيوت الذين يراجعون مقترح المقاول
• من يضيف شاحن سيارة أو مكيفات ويريد معرفة أثرها على اللوحة

ماذا يحتوي الشيت؟

• جدول 40 دائرة: الاسم والنوع والعدد والواط والطور
• جدول أنواع الأحمال بمعامل القدرة ومعامل الطلب
• جدول القاطع والكابل للدوائر الفرعية قابل للتعديل
• تيار كل دائرة وقاطعها وكابلها وتيار الطلب
• تيار الطلب لكل طور L1 وL2 وL3 وعدم التوازن وتقييمه
• الطلب الأقصى بالكيلوواط والـkVA والقاطع الرئيسي وعدد أماكن اللوحة
• مخطط للأطوار ودليل استخدام

طريقة الاستخدام

1. اكتب كل دائرة باسمها ونوعها وعددها وواطها.
2. وزّع الدوائر على الأطوار L1 وL2 وL3، واجعل 3P للأحمال ثلاثية الأطوار.
3. راقب عدم التوازن وانقل دوائر بين الأطوار حتى يصبح ممتازًا.
4. اقرأ القاطع الرئيسي وعدد أماكن اللوحة.

المعادلات المستخدمة

• kW موصَّل = العدد × W ÷ 1000
• kW طلب = kW موصَّل × معامل الطلب
• تيار الدائرة = kW × 1000 ÷ (230 × PF)، وللثلاثي ÷ (√3 × 400 × PF)
• عدم التوازن = (الأعلى − الأدنى) ÷ المتوسط
• القاطع الرئيسي = أكبر تيار طور × (1 + النمو) ثم أقرب قاطع قياسي

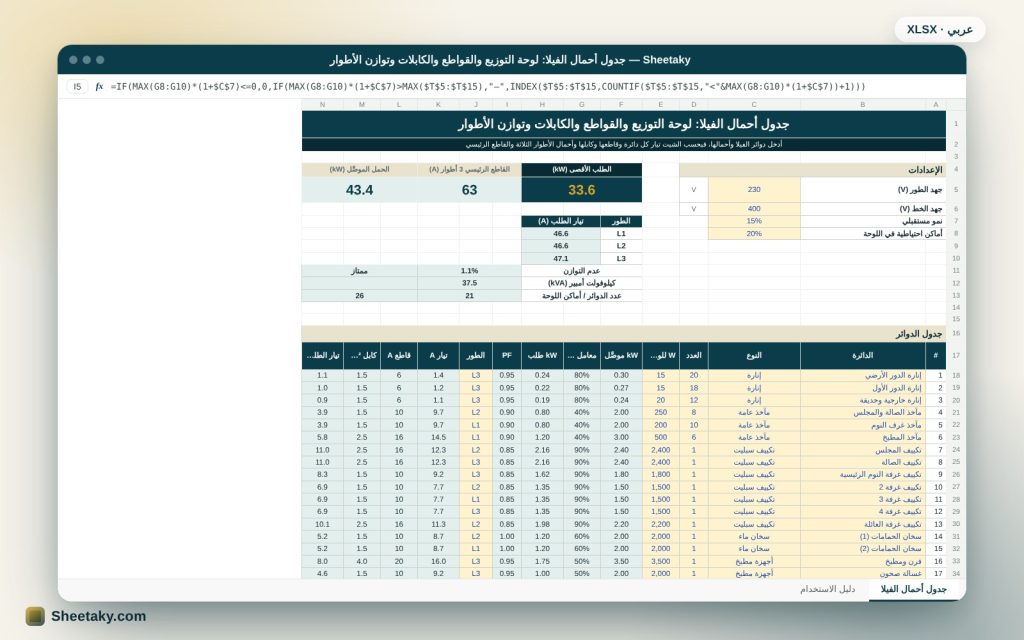

مثال محسوب من الشيت نفسه

فيلا بـ21 دائرة: إنارة وثلاث مجموعات مآخذ وثماني وحدات تكييف وسخانين وأجهزة مطبخ وغسالة ونشافة ومضخة وشاحن سيارة 7 kW.

• الحمل الموصَّل 43.4 kW، والطلب 29.2 kW، وبنمو 15% يصبح 33.6 kW.
• بعد توزيع الدوائر على الأطوار صار تيار الطلب 46.6 أمبير على L1 و46.6 على L2 و47.1 على L3، أي عدم توازن 1.1% فقط.
• القاطع الرئيسي 63 أمبير، والقدرة الظاهرية 37.5 kVA، وتحتاج اللوحة 26 مكانًا بعد 20% احتياطي.

كيف توزع الدوائر على الأطوار؟

ابدأ بأكبر الأحمال وضع كل واحد منها على الطور الأخف حملًا حتى الآن، ثم أكمل بالأصغر. هذه طريقة الجشع التي استخدمناها في المثال، وتعطي توازنًا جيدًا غالبًا.

اجعل الدوائر الكبيرة كالشاحن والفرن على أطوار مختلفة، ولا تضع كل التكييف على طور واحد.

معاملات الطلب

معامل الطلب هو نسبة ما يعمل فعلًا في وقت واحد من الحمل المركَّب. الإنارة والتكييف أعلى من المآخذ العامة. القيم في الشيت افتراضية قابلة للتعديل، فاستبدلها بما يوافق كودك أو خبرتك.

القاطع والكابل للدوائر الفرعية

يختار الشيت أول قاطع قياسي يتحمل تيار الدائرة ثم يربطه بمقطع كابل نحاس في مواسير بحسب جدول قابل للتعديل. الدوائر الطويلة تحتاج مقطعًا أكبر لهبوط الجهد، فاستخدم شيت اختيار القاطع والكابل لها.

الشاحن والأحمال الجديدة

شاحن السيارة الكهربائية يعمل ساعات طويلة بحمل ثابت لذلك طلبه عالٍ. أضفه في الجدول وانظر أثره على القاطع الرئيسي قبل شرائه.

نصائح للاستفادة الأفضل

• اترك أماكن احتياطية في اللوحة للتوسعة.
• افصل دوائر التكييف عن المآخذ.
• سجّل اسم كل دائرة على اللوحة كما في الجدول.
• راجع الشيت مع المهندس المعتمد.

أسئلة شائعة

هل يصلح لمبنى غير فيلا؟

نعم، بتعديل أنواع الأحمال ومعاملات الطلب.

كيف أضيف دائرة؟

اكتبها في أول صف فارغ.

هل الأطوار ثلاثة دائمًا؟

اللوحة ثلاثية الأطوار؛ للفيلا أحادية الطور ضع كل الدوائر على L1.

هل الكابلات نهائية؟

لا، هي مقترحة للدوائر الفرعية القصيرة.

حمّل الشيت

اضغط زر التحميل في أعلى الصفحة لتحصل على ملف إكسل جاهز، فيه دليل استخدام كامل، وخلايا الإدخال باللون الأصفر، والمعادلات محمية من المسح بالخطأ. والشيت متوفر أيضًا بالنسخة الإنجليزية من زر تبديل اللغة.

نتيجة أولية يعتمدها مهندس الكهرباء.
