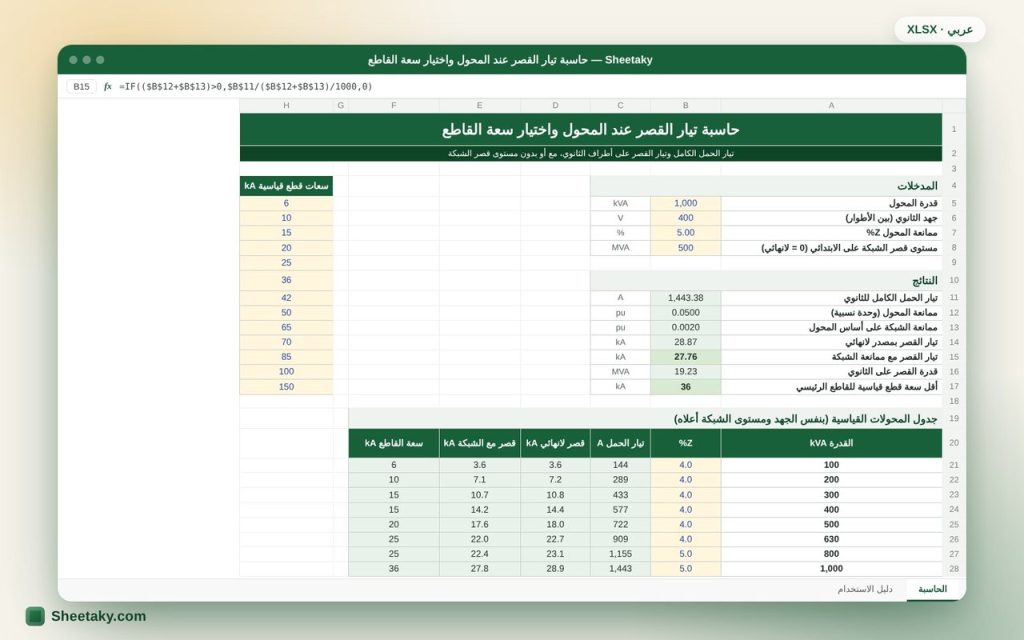

حاسبة تيار القصر للمحول واختيار سعة قطع القاطع الرئيسي بالإكسل

اختيار القاطع الرئيسي بعد المحول لا يكتمل بالتيار المقنن فقط؛ يجب أن تكون سعة القطع (kA) أكبر من تيار القصر المتوقع على أطراف المحول، وإلا قد يفشل القاطع في فصل العطل بأمان.

هذا الشيت يحسب تيار القصر ثلاثي الأطوار من قدرة المحول وجهده وممانعته Z%، ويضيف ممانعة الشبكة إن عرفت مستوى القصر من شركة الكهرباء، ثم يقترح أقرب سعة قطع قياسية، ويعرض جدولًا جاهزًا لمحولات من 100 إلى 2500 kVA.

لمن هذا الشيت؟

• مهندسو تصميم لوحات الجهد المنخفض
• مهندسو المشاريع عند مراجعة اعتمادات القواطع
• طلاب الهندسة الكهربائية للتدريب على الحساب

ماذا يحتوي الشيت؟

• حساب تيار الحمل الكامل للثانوي
• تيار القصر بمصدر لانهائي ومع ممانعة الشبكة
• قدرة القصر على الثانوي بالـ MVA
• أقل سعة قطع قياسية للقاطع من قائمة قابلة للتعديل
• جدول لثلاثة عشر مقاسًا شائعًا للمحولات بقيم Z% نموذجية قابلة للتعديل

طريقة الاستخدام

1. اكتب قدرة المحول بالـ kVA وجهد الثانوي.
2. اكتب ممانعة المحول Z% من لوحة البيانات.
3. اكتب مستوى قصر الشبكة بالـ MVA إن كان معروفًا، أو 0 لأسوأ حالة.
4. اقرأ تيار القصر وسعة القطع المقترحة، واستخدم الجدول للمقارنة.

المعادلات المستخدمة

• تيار الحمل الكامل I = S × 1000 ÷ (√3 × V)
• ممانعة الشبكة (وحدة نسبية) = (kVA ÷ 1000) ÷ MVA
• تيار القصر Isc = I ÷ (Z%/100 + ممانعة الشبكة)

مثال محسوب من الشيت نفسه

محول 1000 kVA بجهد ثانوي 400 فولت وممانعة 5%، ومستوى قصر الشبكة 500 MVA:

• تيار الحمل الكامل 1443 أمبير، وتيار القصر بمصدر لانهائي 28.87 كيلوأمبير، ومع ممانعة الشبكة 27.76 كيلوأمبير.
• أقل سعة قطع قياسية مناسبة للقاطع الرئيسي 36 كيلوأمبير.

نصائح للاستفادة الأفضل

• إذا لم تعرف مستوى قصر الشبكة فاكتب 0 لتحصل على أسوأ حالة (مصدر لانهائي).
• تيار القصر عند اللوحات الفرعية أقل بسبب ممانعة الكابلات، فلا تستخدم هذه القيمة لكل القواطع.
• المحركات الكبيرة تساهم بتيار إضافي لحظة العطل، فراجعها في المشاريع الصناعية.

أسئلة شائعة

ما الفرق بين Icu و Ics؟

Icu أقصى تيار قصر يستطيع القاطع فصله، و Ics التيار الذي يفصله ويبقى صالحًا للخدمة. يُفضل أن يكون Ics أيضًا أكبر من تيار القصر المحسوب.

من أين أعرف Z% للمحول؟

من لوحة بيانات المحول أو شهادة الاختبار. القيم في الجدول نموذجية للمقارنة فقط.

هل يحسب الشيت تيار القصر أحادي الطور؟

لا، الحساب لقصر ثلاثي الأطوار المتماثل عند أطراف المحول.

حمّل الشيت

اضغط زر التحميل في أعلى الصفحة لتحصل على ملف إكسل جاهز، فيه دليل استخدام كامل، وخلايا الإدخال باللون الأصفر، والمعادلات محمية من المسح بالخطأ. والشيت متوفر أيضًا بالنسخة الإنجليزية من زر تبديل اللغة.

الحساب عند أطراف المحول ويتجاهل ممانعة الكابلات ومساهمة المحركات؛ يُراجع مهندس مختص لدراسة القصر التفصيلية.
