حاسبة نسبة امتلاء حامل الكابلات (Cable Tray Fill) واختيار العرض بالإكسل

حامل الكابلات الممتلئ أكثر من اللازم يسبب سخونة الكابلات، ويصعّب سحب كابلات جديدة، وقد يُرفض في الاستلام. وحساب نسبة الامتلاء يدويًا لعدة أنواع من الكابلات يأخذ وقتًا.

هذا الشيت يحسب مساحة مقطع كل كابل من قطره الخارجي، ويجمعها، ثم يقارنها بمساحة الحامل والحد المسموح، ويقترح أقل عرض قياسي يكفي الكابلات الحالية مع نسبة احتياطي للمستقبل.

لمن هذا الشيت؟

• مهندسو التصميم الكهربائي عند إعداد مخططات المسارات
• مهندسو الموقع عند مراجعة التنفيذ
• المقاولون عند تسعير الحوامل

ماذا يحتوي الشيت؟

• بيانات الحامل: العرض، العمق المفيد، الحد المسموح، الاحتياطي
• جدول لخمسة وعشرين نوعًا من الكابلات بالقطر والعدد
• المساحة الكلية للكابلات ونسبة الامتلاء والحالة
• أقل عرض لازم والعرض القياسي المقترح
• قائمة عروض قياسية قابلة للتعديل

طريقة الاستخدام

1. اكتب عرض الحامل والعمق المفيد بالمليمتر.
2. حدد أقصى نسبة امتلاء (40% شائعة) ونسبة الاحتياطي.
3. أدخل الكابلات: الوصف والقطر الخارجي من الكتالوج والعدد.
4. اقرأ نسبة الامتلاء والعرض القياسي المقترح.

المعادلات المستخدمة

• مساحة الكابل = π × القطر² ÷ 4
• نسبة الامتلاء = مجموع مساحات الكابلات ÷ (العرض × العمق المفيد)
• أقل عرض = (مساحة الكابلات × (1 + الاحتياطي)) ÷ (العمق × الحد المسموح)

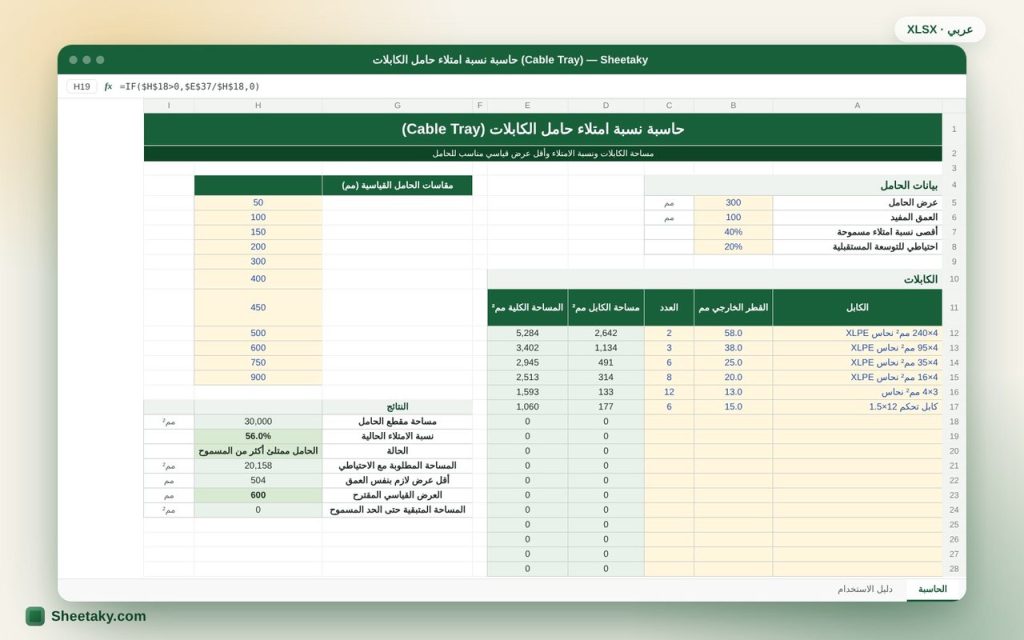

مثال محسوب من الشيت نفسه

حامل عرضه 300 مم وعمقه المفيد 100 مم، وفيه كابلات بإجمالي مساحة 16,798 مم²:

• نسبة الامتلاء 56%، وهي أعلى من الحد 40%، فيظهر تنبيه بأن الحامل ممتلئ أكثر من المسموح.
• مع احتياطي 20%، أقل عرض لازم 504 مم، والعرض القياسي المقترح 600 مم.

نصائح للاستفادة الأفضل

• خذ القطر الخارجي من كتالوج المصنع؛ الكابل بنفس المقطع قد يختلف قطره بين مصنع وآخر.
• الكابلات الكبيرة أحادية الطبقة قد تتطلب طريقة حساب مختلفة حسب الكود.
• اترك احتياطيًا للتوسعات، فإضافة حامل لاحقًا أصعب بكثير.

أسئلة شائعة

لماذا 40%؟

هي قيمة شائعة للكابلات المتعددة في الحوامل، وقد يحدد الكود أو المواصفة قيمة أخرى حسب نوع الحامل والكابلات، فعدّلها من الإعدادات.

هل يحسب الشيت تخفيض سعة التيار بسبب التجميع؟

لا، هو لحساب الامتلاء المكاني فقط. تخفيض السعة يُحسب في شيت اختيار الكابلات.

ماذا لو تجاوز العرض المطلوب أكبر مقاس؟

يظهر تنبيه باستخدام حاملين أو حامل بعمق أكبر.

حمّل الشيت

اضغط زر التحميل في أعلى الصفحة لتحصل على ملف إكسل جاهز، فيه دليل استخدام كامل، وخلايا الإدخال باللون الأصفر، والمعادلات محمية من المسح بالخطأ. والشيت متوفر أيضًا بالنسخة الإنجليزية من زر تبديل اللغة.
