شيت موازنة الأحمال على الأطوار الثلاثة بالإكسل مع نسبة عدم الاتزان

عدم اتزان الأحمال بين الأطوار يرفع التيار في طور واحد، ويزيد التيار في الموصل المحايد، ويرفع حرارة المحولات والمحركات. وغالبًا يظهر هذا بعد تمديد الدوائر دون تخطيط مسبق للأطوار.

هذا الشيت يجعل الموازنة عملية سهلة: تكتب الدوائر وقدراتها وتختار لكل دائرة طورها، فيظهر فورًا حمل كل طور وتياره ونسبته من الإجمالي، ونسبة عدم الاتزان، مع رسم بياني ومقدار الحمل المقترح نقله.

لمن هذا الشيت؟

• مهندسو التصميم الكهربائي عند إعداد جداول اللوحات
• فنيو الكهرباء عند توزيع الدوائر في المباني السكنية
• مسؤولو الصيانة عند معالجة سخونة الكابلات أو فصل القواطع

ماذا يحتوي الشيت؟

• جدول لأربعين دائرة مع اختيار الطور من قائمة (L1، L2، L3، 3P)
• تقسيم الأحمال ثلاثية الأطوار بالتساوي تلقائيًا
• الحمل والتيار والنسبة والانحراف لكل طور
• نسبة عدم الاتزان ومقارنتها بالحد المسموح
• تحديد الطور الأعلى والأقل ومقدار الحمل المقترح نقله
• رسم بياني لأحمال الأطوار
• تنبيه عند نسيان اختيار الطور لأي دائرة

طريقة الاستخدام

1. اكتب جهد الخط ومعامل القدرة المتوسط وأقصى عدم اتزان تقبله (10% قيمة شائعة).
2. اكتب كل دائرة وقدرتها بالكيلوواط.
3. اختر الطور لكل دائرة، أو 3P للأحمال الثلاثية.
4. إن ظهرت “يحتاج موازنة” انقل دوائر من الطور الأعلى إلى الأقل حتى تصبح “متزن”.

المعادلات المستخدمة

• متوسط الحمل = إجمالي الحمل ÷ 3
• نسبة عدم الاتزان = أكبر |حمل الطور − المتوسط| ÷ المتوسط
• تيار الطور = الحمل × 1000 ÷ ((جهد الخط ÷ √3) × معامل القدرة)

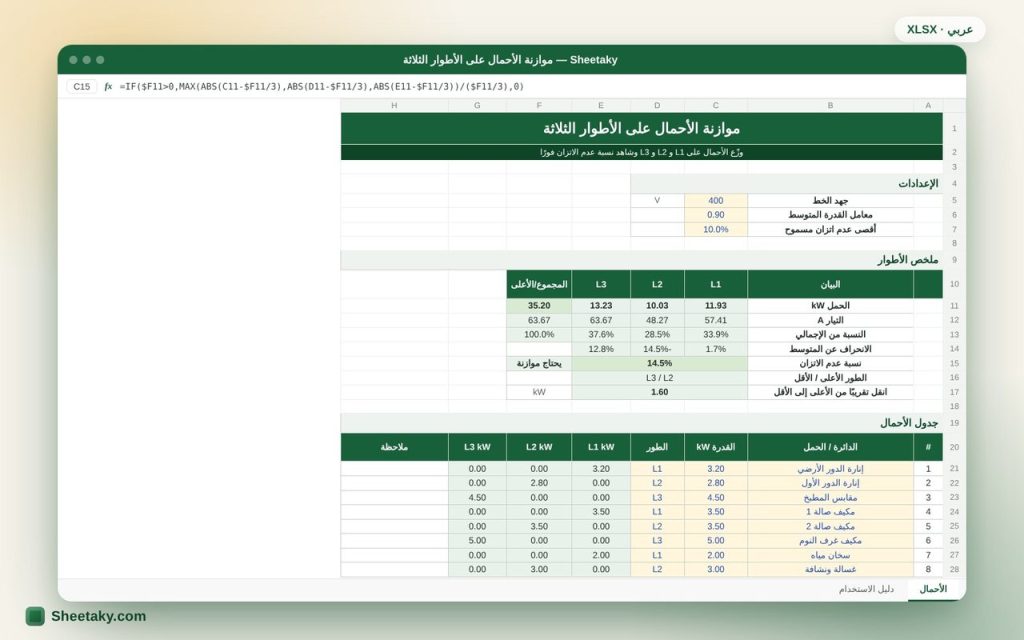

مثال محسوب من الشيت نفسه

في المثال المرفق 11 دائرة لمبنى سكني بإجمالي 35.2 كيلوواط على جهد 400 فولت.

• حمل L1 = 11.93، و L2 = 10.03، و L3 = 13.23 كيلوواط، فتكون نسبة عدم الاتزان 14.5%، وهي أعلى من الحد 10%.
• يقترح الشيت نقل نحو 1.6 كيلوواط من L3 إلى L2؛ مثلًا نقل دائرة المقابس العامة أو جزء من المكيفات يعيد الاتزان.

نصائح للاستفادة الأفضل

• ابدأ بتوزيع الأحمال الكبيرة (المكيفات والسخانات) على الأطوار الثلاثة ثم وزّع الإنارة والمقابس.
• خذ في الحسبان الأحمال التي تعمل في نفس الوقت، وليس القدرة المركبة فقط.
• بعد التشغيل قِس التيار الفعلي بالكلامب ميتر وقارنه بالشيت.

أسئلة شائعة

ما النسبة المقبولة لعدم الاتزان؟

تختلف حسب المواصفة، وقيمة 10% شائعة للوحات التوزيع. يمكنك تغيير الحد من الإعدادات.

كيف يتعامل الشيت مع الأحمال ثلاثية الطور؟

عند اختيار 3P يُقسم الحمل بالتساوي على الأطوار الثلاثة.

هل يحسب تيار المحايد؟

لا، لكنه يوضح نسبة عدم الاتزان التي تتحكم في تيار المحايد؛ كلما قلت النسبة قل تيار المحايد.

حمّل الشيت

اضغط زر التحميل في أعلى الصفحة لتحصل على ملف إكسل جاهز، فيه دليل استخدام كامل، وخلايا الإدخال باللون الأصفر، والمعادلات محمية من المسح بالخطأ. والشيت متوفر أيضًا بالنسخة الإنجليزية من زر تبديل اللغة.
